Επιλέξτε υλικά βιδών και βαρελιών ταιριάζοντας τον δομικό χάλυβα, την επιφάνεια εργασίας και τη διαδικασία κατασκευής με τον πραγματικό μηχανισμό σύνθεσης και αστοχίας. Ένας αριθμός υψηλότερης σκληρότητας από μόνος του δεν μπορεί να σας πει εάν ένα ανταλλακτικό θα αντισταθεί στην τριβή του πληρωτικού, τη χημική επίθεση ή την επαφή με μέταλλο. καθορίστε τη βίδα και την κάννη ξεχωριστά και, στη συνέχεια, επαληθεύστε την εφαρμογή τους ως ζευγάρι.
Μια χρήσιμη προσφορά υλικού εξηγεί ποιος χάλυβας φέρει το φορτίο, ποιες επιφάνειες λαμβάνουν προστασία και πώς αυτές οι επιφάνειες θα επιθεωρηθούν. Θα πρέπει επίσης να προσδιορίζει τις συνθήκες πίσω από τη σύσταση. Το ίδιο όνομα ρητίνης μπορεί να περιγράψει ένα μη γεμισμένο προϊόν, μια ένωση γεμάτη με ορυκτά ή ένα ανακυκλωμένο μείγμα με πολύ διαφορετικές απαιτήσεις στο μηχάνημα.
Από την τεχνική ομάδα της EJS Industry
Πριν συγκρίνετε τα αποσπάσματα:
- Προσδιορίστε εάν τα παλιά μέρη παρουσιάζουν τριβή, διάβρωση, ζημιά επαφής ή μείγμα.
- Διαχωρίστε τον χάλυβα βάσης από την επιφανειακή επεξεργασία και το κράμα εργασίας.
- Αναφέρετε την πλήρη ένωση, συμπεριλαμβανομένου του τύπου πλήρωσης και της φόρτωσης.
- Ελέγξτε τη βίδα και την κάννη στις αντίστοιχες αξονικές θέσεις.
- Συμφωνήστε για την αναγνώριση υλικού, τις προστατευόμενες περιοχές και τις μετρήσεις αποδοχής πριν από την παραγωγή.
1. Ξεκινήστε με τον μηχανισμό αστοχίας
Τρίψη από πληρωτικά και μόλυνση
Ένα φθαρμένο άκρο πτήσης και μια διευρυμένη οπή είναι λόγοι για τη διερεύνηση της λειαντικής λειτουργίας, αλλά η ονομασία υλικού στην παραγγελία αγοράς είναι μόνο μέρος της έρευνας. Καταγράψτε τον τύπο του πληρωτικού, τη συγκέντρωσή του, την πηγή τροφοδοσίας και πού είναι η μεγαλύτερη απώλεια υλικού. Συγκρίνετε αυτές τις λεπτομέρειες με τη σύνθεση που χρησιμοποιήθηκε όταν καθορίστηκαν τα αρχικά εξαρτήματα.
Η αυξημένη φόρτωση υλικού πλήρωσης είναι ένας λόγος για να ανοίξει ξανά η αναθεώρηση υλικού. Το ίδιο συμβαίνει και με μια αλλαγή από μια ελεγχόμενη παρθένα ζωοτροφή σε μια ανακυκλωμένη ροή με αβέβαιη μόλυνση. Κρατήστε αντιπροσωπευτικά δείγματα ενώσεων και φωτογραφίες των παλαιών εξαρτημάτων μαζί με τις μετρήσεις. Αυτά τα αρχεία δίνουν στον προμηθευτή κάτι πιο χρήσιμο από ένα αίτημα για μια πιο σκληρή βίδα.
Η διάβρωση και η επαφή μετάλλων χρειάζονται διαφορετικές έρευνες
Βίδα τροφοδοσίας και καθοδήγηση κάννης Davis-Standardδιακρίνει τη λειαντική φθορά, τη διαβρωτική προσβολή και τη φθορά κόλλας που προκαλείται από την επαφή του μετάλλου. Προσδιορίζει ορισμένες ενώσεις PVC, διαβρωτικά επιβραδυντικά φλόγας και φθοράνθρακες ως προβλήματα διάβρωσης, ενώ η ευθυγράμμιση, η ευθυγράμμιση, η ομοιομορφία θέρμανσης και οι αταίριαστες επιφάνειες εργασίας μπορούν να συμβάλουν σε ζημιές από την επαφή.
Χρησιμοποιήστε αυτή τη διάκριση για να επιλέξετε την έρευνα, αντί να διαγνώσετε το πλήρες πρόβλημα από μία φωτογραφία. Το pitting κατευθύνει την προσοχή προς το χημικό περιβάλλον και την κατάσταση της επιφάνειας. Η τοπική βαθμολογία απαιτεί αναθεώρηση μηχανής και ευθυγράμμισης. Η σταδιακή απώλεια διαστάσεων στις ζώνες εργασίας απαιτεί έναν χάρτη φθοράς και αναθεώρηση της σύνθεσης. Στο ίδιο εξάρτημα μπορούν να συμβούν διάφοροι μηχανισμοί.
| Παρατηρήθηκε ζημιά | Αποδεικτικά στοιχεία προς συλλογή | Οδηγίες για την ανασκόπηση του υλικού |
|---|---|---|
| Απώλεια άκρου πτήσης και μεγέθυνση της οπής | Αντιστοιχισμένες αξονικές μετρήσεις, ιστορικό σκευασμάτων και αρχεία λειτουργίας | Ελέγξτε τη λειαντική λειτουργία και τις προστατευμένες επιφάνειες και στα δύο μέρη |
| Διάτρηση ή τοπική χημική επίθεση | Σύνθετη χημεία, θερμοκρασίες, εναποθέσεις και επιφανειακές φωτογραφίες | Ελέγξτε την αντοχή στη διάβρωση και την κάλυψη προστασίας |
| Τοπική βαθμολογία ή σημάδια επαφής | Έλεγχοι ευθυγράμμισης, στηρίξεων, ευθυγράμμισης και θέρμανσης | Ερευνήστε το μηχάνημα πριν καθορίσετε μια αναβάθμιση κράματος |
Ο πίνακας είναι ένας οδηγός επιθεώρησης, όχι ένα όριο αντικατάστασης. Τα όρια αποδοχής πρέπει να προέρχονται από την εγκεκριμένη αξιολόγηση σχεδίου και μηχανικής του μηχανήματος. Η περιγραφή της ζημιάς βοηθά να περιοριστούν οι ερωτήσεις. δεν καθιερώνει μια καθολική υλική απάντηση.

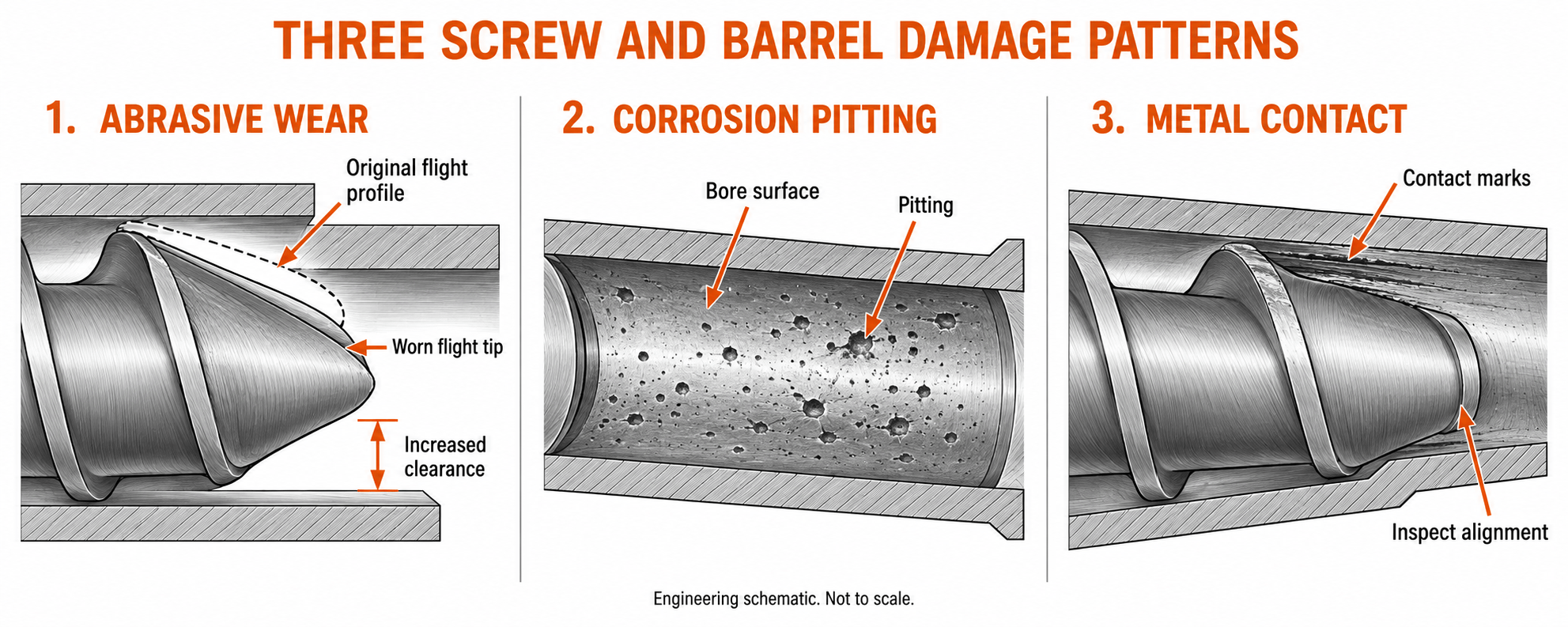

Σχήμα μηχανικής μοτίβων ζημιών. Όχι σε κλίμακα. Η εμφάνιση από μόνη της δεν καθορίζει την αιτία.
2. Ξεχωριστό χάλυβα βάσης, επεξεργασία επιφάνειας και κράμα εργασίας
Ο χάλυβας και η επιφάνεια εργασίας κάνουν διαφορετικές εργασίες
Αντιμετωπίστε μια προδιαγραφή βίδας και κάννης ως περιγραφή κατασκευής. Ο πυρήνας της βίδας πρέπει να φέρει το φορτίο κίνησης. Το σώμα της κάννης παρέχει τη δομή γύρω από την οπή και τις διεπαφές της. Οι επιφάνειες εργασίας τους πρέπει επίσης να ταιριάζουν με την ένωση. Ο συνδυασμός αυτών των απαιτήσεων στη φράση "ανθεκτικός στη φθορά χάλυβας" κρύβει τις πληροφορίες που χρειάζεται ένας αγοραστής.
Τρεις όροι εμφανίζονται συχνά σε εισαγωγικά, αλλά περιγράφουν διαφορετικά πράγματα. Μια ονομασία όπως 38CrMoAlA προσδιορίζει έναν χάλυβα βάσης. Η νιτρίωση προσδιορίζει μια επιφανειακή επεξεργασία. Το Colmonoy 83 προσδιορίζει ένα κράμα σκληρής επιφάνειας. Επομένως, μια βίδα μπορεί να έχει βάση 38CrMoAlA και Colmonoy 83 σε καθορισμένες επιφάνειες πτήσης χωρίς αυτές οι περιγραφές να έρχονται σε αντίθεση μεταξύ τους.
EJS'sπροδιαγραφή διμεταλλικού προϊόντοςπαραθέτει τους δομικούς χάλυβες χωριστά από τα κράματα βιδών και βαρελιών. Αυτός είναι ο χρήσιμος τρόπος για να διαβάσετε μια προσφορά: προσδιορίστε το συστατικό, το βασικό υλικό, τη διαδικασία και την προστατευόμενη περιοχή πριν συγκρίνετε την τιμή του.
Η κάλυψη προστασίας είναι τόσο σημαντική όσο και η ονομασία του κράματος
Τα χαρακτηριστικά προσγείωσης πτήσης με βίδα, πλευρά πτήσης, ρίζα και ανάμειξη είναι διαφορετικές επιφάνειες. Μια πτήση με σκληρό πρόσωπο δεν σημαίνει αυτόματα ότι η πλήρης επιφάνεια που έρχεται σε επαφή με το τήγμα έχει την ίδια προστασία. Ομοίως, η επένδυση οπής κάννης δεν περιγράφει το υλικό της φλάντζας, το άνοιγμα τροφοδοσίας ή άλλα χαρακτηριστικά εκτός αυτής της επένδυσης.
Ζητήστε ένα σχέδιο που να επισημαίνει τις προστατευόμενες περιοχές. Εάν η παλιά βίδα έχει ζημιά στη ρίζα, ενώ η πρόταση αντικατάστασης αλλάζει μόνο το κράμα του άκρου πτήσης, η πρόταση χρειάζεται άλλη συζήτηση. Η επιλεγμένη προστασία πρέπει να φτάσει στην επιφάνεια που αστοχεί.
Η νιτροποίηση χρειάζεται επίσης ακριβή γλώσσα. Αλλάζει την κατάσταση του χάλυβα κοντά στην επιφάνεια. δεν είναι ξεχωριστή χυτή επένδυση. Το βασικό υλικό μπορεί να παραμείνει μέρος της κατασκευής που έρχεται σε επαφή με το τήγμα. Αποφύγετε να υποθέσετε ότι ένα εξάρτημα που περιγράφεται ως επεξεργασμένο έχει ένα ανεξάρτητο στρώμα κράματος που καλύπτει κάθε επιφάνεια εργασίας.
Για κάθε εξάρτημα, ζητήστε μια δήλωση κατασκευής με αυτή τη σειρά: χάλυβας βάσης, κατάσταση θερμικής επεξεργασίας, διαδικασία επιφάνειας, κράμα εργασίας, όπου ισχύει, προστατευμένη περιοχή και απαίτηση τελικής επιθεώρησης. Αυτή η ακολουθία κάνει ορατές τις διαφορές μεταξύ των προσφορών πριν από την τοποθέτηση μιας παραγγελίας.
3. Κοινοί βασικοί χάλυβες και τα όρια επιλογής τους
Διαβάστε τον βαθμό στο πλαίσιο του τελικού στοιχείου
Το ρεύμαΧαρτοφυλάκιο υλικών EJSπεριλαμβάνει 38CrMoAlA, 40Cr, 42CrMo, 34CrAlNi7, 31CrMoV9, SKD11, SKD61, χάλυβας εργαλείων D2 και Hastelloy. Η διαθεσιμότητα μιας κατηγορίας δεν την καθιστά την προεπιλογή για κάθε βίδα ή κάννη. Η τελική κατασκευή και η εφαρμογή εξακολουθούν να καθορίζουν τον ρόλο της.
Για μια επεξεργασμένη βίδα, ρωτήστε πώς η επιλεγμένη κατάσταση χάλυβα και θερμικής επεξεργασίας υποστηρίζουν την απαιτούμενη διαδικασία επιφάνειας. Για ένα βαρέλι με επένδυση, διακρίνετε το υλικό του αμαξώματος από το κράμα οπής. Για ένα εξάρτημα από χάλυβα εργαλείου, ρωτήστε για την πραγματική κατάσταση τροφοδοσίας και την επιφάνεια εργασίας αντί να υποθέσετε ότι το όνομα της κατηγορίας αποδεικνύει μια συγκεκριμένη σκληρότητα.
| Υλικό με όνομα EJS | Ερώτημα που πρέπει να λυθεί πριν από την παραγγελία |
|---|---|
| 38CrMoAlA, 34CrAlNi7 ή 31CrMoV9 | Ποια κατάσταση πυρήνα και επεξεργασία επιφάνειας καθορίζονται για αυτήν τη βίδα; |
| 40Cr ή 42CrMo | Είναι αυτό το δομικό υλικό του αμαξώματος και τι προστατεύει την οπή εργασίας; |
| Χάλυβας εργαλείων SKD11 ή D2 | Ποιος ακριβής βαθμός, κατάσταση επεξεργασίας και κατασκευή εξαρτημάτων προτείνονται; |
| SKD61 | Πώς ταιριάζει η επιλεγμένη συνθήκη στην πραγματική θερμοκρασία και φορτίο; |
| Hastelloy | Ποια συγκεκριμένη ονομασία κράματος απαιτείται για το χημικό περιβάλλον; |
Αποφύγετε τις χαλαρές διεθνείς αντικαταστάσεις
Ένας πίνακας παραπομπής είναι χρήσιμος για επικοινωνία, αλλά ένα κατά προσέγγιση αντίστοιχο δεν είναι η άδεια για αντικατάσταση υλικού. Προσδιορίστε την ισχύουσα ποιότητα ή πρότυπο και ζητήστε από τον προμηθευτή να προσδιορίσει το υλικό που πράγματι παρέχεται. Εάν προτείνεται άλλος βαθμός, επανεξετάστε το ως υποκατάστατο με τις δικές του χημικές και μηχανικές απαιτήσεις.
Αυτό έχει σημασία ειδικά όταν ένα απόσπασμα χρησιμοποιεί ένα ευρύ οικογενειακό όνομα. Ο "χάλυβας εργαλείων" και το "κράμα νικελίου" περιγράφουν το καθένα πολλά πιθανά υλικά. Ακόμη και ένα οικείο εμπορικό επώνυμο μπορεί να χρειάζεται ένα συγκεκριμένο επίθημα βαθμού. Ένα πιστοποιητικό υλικού θα πρέπει να επιλύει αυτή την ταυτοποίηση, να μην επαναλαμβάνει την ίδια ευρεία διατύπωση με την προσφορά.
Η απόφαση κατασκευής περιλαμβάνει επίσης ανταγωνιστικά ακίνητα. Σε αυτόσυζήτηση για τη μεταλλουργία, η ENTEK εξηγεί γιατί ένας πυρήνας μεταφοράς φορτίου και ένα εξωτερικό ανθεκτικό στη φθορά μπορεί να σχεδιαστούν διαφορετικά. Αυτό υποστηρίζει την ξεχωριστή αξιολόγηση των απαιτήσεων δομικής και επιφάνειας εργασίας. Δεν αποδεικνύει ότι η ιδιόκτητη κατασκευή άλλου κατασκευαστή είναι προϊόν EJS.
4. Τι αλλάζει η νιτρίωση, το χρώμιο και η διμεταλλική κατασκευή
Συγκρίνετε τη διαδικασία και την περιοχή που προστατεύει
Μια σύγκριση διαδικασίας είναι χρήσιμη μόνο όταν η προσφορά αναφέρει πού εφαρμόζεται η διαδικασία. Η νιτρίωση αλλάζει μια περιοχή κοντά στην επιφάνεια του χάλυβα. Η επιχρωμίωση προσθέτει μια κατάθεση. Η σκληρή επιφάνεια συγκόλλησης προσθέτει ένα κράμα εργασίας σε επιλεγμένες επιφάνειες. Ένα διμεταλλικό βαρέλι συνδυάζει το σώμα του με ένα κράμα οπής εργασίας. Αυτές είναι διαφορετικές κατασκευές, όχι εναλλάξιμα ονόματα για μια επίστρωση.
Το EJS προσδιορίζει τη νιτρίωση αερίου σε αυτόσελίδα κάννης με νιτρωμένη βίδα. Τουοδηγός υλικώνπεριγράφει τη σκληρή επικάλυψη PTA για βίδες, τη φυγοκεντρική χύτευση για τις επενδύσεις κάννης και την επιχρωμίωση ως ξεχωριστή επεξεργασία. Διαβάστε αυτές τις περιγραφές μαζί με το σχέδιο για την πραγματική σειρά.
| Κατασκευή | Τι αλλάζει | Τι πρέπει να προσδιορίζει η προδιαγραφή |
|---|---|---|
| Εναζώτωση | Η κατάσταση κοντά στην επιφάνεια του χάλυβα | Περιοχή επεξεργασίας, μέθοδος σκληρότητας και συμφωνημένος ορισμός περίπτωσης-βάθους |
| Επιχρωμίωση | Ένα αποτιθέμενο επιφανειακό στρώμα | Θέση, τελικό πάχος, φινίρισμα και κριτήρια επιθεώρησης |
| Σκληρή πρόσοψη βιδών | Προστέθηκε κράμα σε καθορισμένες επιφάνειες βιδών | Ποιότητα κράματος, κάλυψη, τελική κατάθεση και γεωμετρία |
| Διμεταλλική επένδυση κάννης | Κράμα εργασίας μέσα στο δομικό σώμα της κάννης | Απαιτήσεις κράματος διάτρησης, διαδρομής κατασκευής και τελικής επένδυσης |
Οι τελικές διαστάσεις και οι ορισμοί των επιπέδων πρέπει να συμφωνούν
Η σελίδα διμεταλλικού προϊόντος της EJS παραθέτει ένα πάχος κράματος βίδας1,0 έως 1,5 mmγια τις επιλογές Ni60, Colmonoy 56 και Colmonoy 83. Αυτό το δημοσιευμένο εύρος είναι ένα χρήσιμο σημείο εκκίνησης, αλλά η παραγγελία πρέπει να αναφέρει την ολοκληρωμένη απαίτηση για το πραγματικό στοιχείο. Ένα στρώμα που έχει αποτεθεί πριν από τη μηχανική κατεργασία δεν είναι αυτόματα το υπόλοιπο στρώμα στο έτοιμο μέρος.Πηγή: EJS διμεταλλικός βιδωτός πίνακας.
Η ίδια πειθαρχία ισχύει για μια νιτρωμένη περίπτωση: αναφέρετε πώς ορίζεται και μετράται το βάθος. Μια ένδειξη σκληρότητας επιφάνειας δεν μπορεί να περιγράψει το πλήρες προφίλ σκληρότητας από κάτω. Για μια επένδυση κάννης, καθορίστε την ποιότητα και την κατάσταση τελικής επεξεργασίας αντί να αντιστοιχίσετε ένα πάχος σε κάθε κράμα και γεωμετρία κάννης.
Οι αγοραστές που συγκρίνουν και τις δύο κατασκευές μπορούν να χρησιμοποιήσουν τοΔιμεταλλικός οδηγός EJS έναντι νιτριδίουγια τον ευρύτερο συμβιβασμό. Εδώ, το ερώτημα επιλογής είναι στενότερο: ποια διαδικασία προστατεύει τις επιφάνειες που εκτίθενται σε αυτή τη σύνθεση και πώς θα επαληθευτεί η τελική προστασία;
5. Συγκρίνετε ποιότητες κράματος πέρα από τη σκληρότητα
Κρατήστε τις βίδες και τα κράματα κάννης σε ξεχωριστούς πίνακες
Η EJS ονομάζει Ni60, Colmonoy 56 και Colmonoy 83 για βίδες και EJS01 έως EJS04 για κράματα κάννης. Κρατήστε αυτές τις ομάδες ξεχωριστές κατά τον έλεγχο μιας προσφοράς. Ένας βαθμός σκληρής επιφάνειας βίδας και ένας βαθμός επένδυσης κάννης περιγράφουν διαφορετικά εξαρτήματα και συνθήκες κατασκευής.Πηγή: EJS alloy tables.
| Κράμα βιδών | Στοιχείο προς σύγκριση στην πρόταση |
|---|---|
| Ni60 | Ακριβές παρεχόμενο κράμα, προστατευμένη περιοχή και καταλληλότητα για την αναφερόμενη ένωση |
| Colmonoy 56 | Ονομασία προμηθευτή, κατατεθείσα κατάσταση και απαιτήσεις επιφάνειας εργασίας |
| Colmonoy 83 | Κατασκευή που περιέχει καρβίδιο, κατάσταση απόθεσης και καταλληλότητα για λειαντική λειτουργία |
| Κράμα βαρελιού | Οι δημοσιευμένες σχετικές αξιολογήσεις φθοράς/διάβρωσης της EJS |
|---|---|
| EJS01 | Πολύ καλό / καλό |
| EJS02 | Καλό / πολύ καλό |
| EJS03 | Πολύ καλό / πολύ καλό |
| EJS04 | Εξαιρετικό / πολύ καλό |
Αυτές οι αξιολογήσεις αναπαράγουν την ποιοτική σύγκριση της EJS και όχι τα τυποποιημένα αποτελέσματα δοκιμών. Βοηθούν να ξεκινήσει μια συζήτηση. δεν καθορίζουν μετρημένο ρυθμό φθοράς, όριο χημικής αντοχής ή πολλαπλασιαστή διάρκειας ζωής.Πηγή: EJS barrel table and rating legend.
Ένα χρήσιμο παράδειγμα από τον κατασκευαστή του κράματος
Το φύλλο τεχνικών δεδομένων Colmonoy 83 Σεπτεμβρίου 2025 Wall Colmonoy περιγράφει το καρβίδιο του βολφραμίου μέσα σε μια μήτρα νικελίου-χρωμίου-βολφραμίου. Δίνει εύρη σκληρότητας επικάλυψηςHRC 45 έως 55 για την ποιότητα σκόνης -150+53 μm, καιHRC 43 έως 57 για την ποιότητα σκόνης -180+63 μm. Αυτές είναι σειρές απόθεσης κατασκευαστή κραμάτων για τις δηλωμένες ποιότητες σκόνης, όχι μετρήσεις αποδοχής από μια βίδα τελικής επεξεργασίας EJS.Πηγή: φύλλο τεχνικών δεδομένων Colmonoy 83.
Η δομή που περιέχει καρβίδιο εξηγεί γιατί η χύδην σκληρότητα από μόνη της είναι μια ελλιπής σύγκριση. Ρωτήστε για τα συστατικά που αντιστέκονται στη φθορά, τη μήτρα, την κατάσταση κατάθεσης και την εφαρμογή. Δύο κράματα με παρόμοια σκληρότητα όγκου μπορεί να απαιτούν ακόμα διαφορετικές μηχανικές εκτιμήσεις.
Προσδιορίστε μια δοκιμή, όχι απλώς έναν αριθμό
ASTM E18καλύπτει τη δοκιμή σκληρότητας Rockwell και προειδοποιεί ότι μια ένδειξη σε μια τοποθεσία μπορεί να μην αντιπροσωπεύει ολόκληρο το τμήμα.ASTM E384καλύπτει τη σκληρότητα της μικροεσοχής και την αξιολόγηση των διακυμάνσεων της σκληρότητας σε μικρές αποστάσεις. Αυτές είναι ξεχωριστές ερωτήσεις μέτρησης: μια μαζική ανάγνωση και ένα προφίλ σε μια περιοχή που υποβάλλεται σε θεραπεία παρέχουν διαφορετικές πληροφορίες.
Για σκληρές συγκρίσεις,ASTM G65αναφέρει τα αποτελέσματα δοκιμής ξηρής άμμου/ ελαστικού τροχού ως απώλεια όγκου σε κυβικά χιλιοστά σύμφωνα με μια καθορισμένη διαδικασία. Μικρότερη απώλεια υποδηλώνει μεγαλύτερη αντίσταση σε αυτή τη δοκιμή. Το πρότυπο προειδοποιεί επίσης να μην αντιμετωπίζεται το αποτέλεσμά του ως ακριβής πρόβλεψη για ένα συγκεκριμένο περιβάλλον λειτουργίας.
Εάν ένας προμηθευτής παρέχει δεδομένα δοκιμής, συγκρίνετε την ίδια μέθοδο, διαδικασία και συνθήκη δείγματος. Κανένα από αυτά τα πρότυπα δεν μετατρέπει ένα όνομα κράματος σε εγγυημένη διάρκεια ζωής και η ονομασία του προτύπου δεν αποδεικνύει ότι μια συγκεκριμένη αποστολή δοκιμάστηκε σε αυτό.
6. Ταιριάξτε το σύστημα υλικών με την πραγματική σύνθεση
Δώστε στον προμηθευτή την ένωση, όχι μόνο την οικογένεια της ρητίνης
Η περιγραφή αγοράς "Βιδωτή κάννη PP" είναι ελλιπής όταν το μηχάνημα επεξεργάζεται πλήρωση PP. Αναφέρετε την ποιότητα της ρητίνης, την ταυτότητα και τη φόρτωση του πληρωτικού, τα πρόσθετα, το ανακυκλωμένο κλάσμα και τις αναμενόμενες αλλαγές μεταξύ των προϊόντων. Εξηγήστε εάν η αντικατάσταση πρέπει να καλύπτει ένα σταθερό σκεύασμα ή πολλές λειτουργίες στην ίδια γραμμή.
Διαχωρίστε τις πληροφορίες σύνθεσης από τις πληροφορίες λειτουργίας. Η ανασκόπηση υλικού απαιτεί επίσης πραγματικές θερμοκρασίες διεργασίας, το εύρος ταχύτητας λειτουργίας, πληροφορίες πίεσης όπου είναι διαθέσιμες και το ιστορικό ζημιών. Μια ονομαστική οικογένεια ρητίνης δεν λέει στον προμηθευτή ποιες επιφάνειες έχουν αστοχήσει ή εάν το μηχάνημα έχει υποστεί ζημιά επαφής.
| Πραγματικό καθήκον | Ερωτήσεις που αλλάζουν την επιλογή |
|---|---|
| Καθαρή, απλήρωτη ρητίνη | Η υπάρχουσα κατασκευή έχει αποδεκτή απόδοση και η αντικατάσταση διατηρεί τις εγκεκριμένες προδιαγραφές; |
| Σύνθεση γεμάτη ορυκτά ή γυαλί | Τι υλικό πλήρωσης και φόρτιση υπάρχουν και πού συγκεντρώνεται η απώλεια διαστάσεων; |
| PVC ή μια σύνθεση με δυνητικά διαβρωτικά πρόσθετα | Ποια χημεία, θερμοκρασία και εναποθέσεις συνοδεύουν την παρατηρούμενη βλάβη; |
| Ανακυκλωμένες ζωοτροφές | Πόσο σταθερές είναι η σύνθεση, οι έλεγχοι μόλυνσης και οι συνθήκες από παρτίδα σε παρτίδα; |
| Υψηλή θερμοκρασία ή χημικά απαιτητική υπηρεσία | Ποιο ακριβές κράμα και κατασκευή επιφάνειας ταιριάζει στο πραγματικό περιβάλλον; |
Ο πίνακας οργανώνει τις πληροφορίες που απαιτούνται για μια σύσταση. Αποφεύγει σκόπιμα να αντιστοιχίσει ένα κράμα σε κάθε οικογένεια ρητίνης. Davis-Standard'sκαθοδήγηση ένδυσηςυποστηρίζει λαμβάνοντας υπόψη τόσο τη λειαντική όσο και τη διαβρωτική λειτουργία, μαζί με την κατάσταση του μηχανήματος.
Οι αλλαγές στην πρώτη ύλη μπορεί να ακυρώσουν μια παλιά σύσταση
Διατηρήστε την αρχική εγκεκριμένη σύνθεση με τις προδιαγραφές υλικού. Εάν το φορτίο πλήρωσης αυξηθεί ή το ανακυκλωμένο ρεύμα αλλάξει, η παλιά σύσταση θα πρέπει να επανεξεταστεί σε σχέση με τις νέες συνθήκες. Το εξάρτημα μπορεί να έχει κατασκευαστεί σωστά σύμφωνα με τις παλιές προδιαγραφές και να εξακολουθεί να είναι ακατάλληλο για την αναθεωρημένη εργασία.
Για χημικά απαιτητικά υλικά, παρέχετε το ακριβές πολυμερές και τα σχετικά πρόσθετα. της ΕΝΤΕΚκαθοδήγηση μεταλλουργίαςσυζητά τις ξεχωριστές απαιτήσεις της σοβαρής διάβρωσης και τριβής. Μην το ερμηνεύετε ως γενική σύσταση για κάθε φθοριοπολυμερές ή ως απόδειξη ότι οποιοδήποτε κράμα νικελίου είναι εναλλάξιμα με ένα άλλο.
Όταν η αίτηση περιλαμβάνει απαιτήσεις επαφής με τρόφιμα ή φαρμακευτικών προϊόντων, προσδιορίστε αυτές τις απαιτήσεις στην έρευνα και προσδιορίστε τα απαραίτητα έγγραφα. Η ονομασία του χάλυβα, η επεξεργασία επιφανειών ή η γενική περιγραφή του προϊόντος δεν αποδεικνύουν πιστοποίηση ή συμμόρφωση για το τελικό συγκρότημα.
7. Ελέγξτε το ζεύγος και το μηχάνημα πριν αναβαθμίσετε το κράμα
Εργοστασιακή προοπτική: μετατροπή ενός αιτήματος σκληρότητας σε μετρήσιμη προδιαγραφή
Στο ονομαστικό μας έργο αντικατάστασης μονής βίδας 90 mm, το πρώτο αίτημα του αγοραστή ήταν υψηλότερη σκληρότητα. Ξεκίνησα με το πλήρες σκεύασμα PP, το οποίο περιείχε 30% ανθρακικό ασβέστιο κατά βάρος, μετά εξέτασα το αρχικό σχέδιο και τις φθαρμένες διαστάσεις της βίδας και της κάννης. Αυτή η σειρά εργασίας κράτησε τη συζήτηση για το υλικό συνδεδεμένη με την πραγματική μηχανή.
Αντιστοίχισα τις μετρήσεις της βίδας και της κάννης σε αντίστοιχες αξονικές θέσεις. Η μέτρηση μιας πτήσης βίδας σε μια θέση και η σύγκρισή της με μια μέτρηση οπής σε άλλο σημείο δεν θα περιέγραφε την τοπική εφαρμογή. Οι μετρήσεις του τμήματος μέτρησης έδειξαν ότι η αντικατάσταση χρειαζόταν για την αποκατάσταση της απόστασης του σχεδίου καθώς και για την παροχή των επιλεγμένων υλικών εργασίας.
Καθορίσαμε τη βίδα και τη κάννη ξεχωριστά. Η βίδα χρησιμοποίησε μια βάση 38CrMoAlA με σκληρή επιφάνεια πτήσης Colmonoy 83. η κάννη χρησιμοποιούσε σώμα 42CrMo με επένδυση EJS04. Συμπεριέλαβα τις προστατευόμενες περιοχές και τις απαιτήσεις επιθεώρησης με τις περιγραφές υλικών. Αυτό έκανε την πρόταση πιο ακριβή από μια γενική υπόσχεση υψηλότερης σκληρότητας.
Για αποδοχή, αντιμετώπισα τις διαστάσεις και την ταυτότητα του υλικού ως ξεχωριστούς ελέγχους. Ένα σωστό όνομα κράματος δεν θα έκανε αποδεκτή μια εσφαλμένη διάμετρο. Ομοίως, ένα εξάρτημα θα μπορούσε να έχει τις διαστάσεις του χωρίς να αποδεικνύεται ότι είχε παρασχεθεί το καθορισμένο κράμα εργασίας. Και οι δύο απαιτήσεις ανήκαν στην παραγγελία.
Αυτό το έργο ενίσχυσε επίσης ένα όριο στις μετρήσεις ενός σημείου. Το αποτέλεσμα στο σταθμό μέτρησης του τμήματος καθόρισε την απόσταση εκεί. Απαίτησα να ελεγχθούν χωριστά οι άλλες αξονικές θέσεις και οι διεπαφές μηχανών. Οι αγοραστές θα πρέπει να χρησιμοποιούν την ίδια διάκριση όταν διαβάζουν μια έκθεση επιθεώρησης: να προσδιορίζουν τι μετρήθηκε, πού μετρήθηκε και ποια απαίτηση σχεδίου καλύπτει.
Μετρήσεις έργου: αποκατάσταση της καθορισμένης ψυχρής απόστασης
Στον φθαρμένο σταθμό μέτρησης, η εξωτερική διάμετρος της βίδας ήταν89,65 χλστκαι η οπή της κάννης ήταν90,25 χλστ. Η υπολογιζόμενη ψυχρή ακτινική απόσταση ήταν:
(90,25 − 89,65) ÷ 2 = 0,30 χλστ
Το εγκεκριμένο σχέδιο καθορίζεται0,10 χλστσε εκείνο το σταθμό. Κατά την αποδοχή των διαστάσεων, μετρήθηκε η νέα πτήση βίδας89,95 χλστ, και μετρήθηκε η αντίστοιχη νέα οπή90,15 χλστ:
(90,15 − 89,95) ÷ 2 = 0,10 mm
| Μέτρηση στον ίδιο αξονικό σταθμό | Φορεμένο ζευγάρι | Νέο ζευγάρι |
|---|---|---|
| Εξωτερική διάμετρος με βίδα | 89,65 χλστ | 89,95 χλστ |
| Διάμετρος οπής κάννης | 90,25 χλστ | 90,15 χλστ |
| Υπολογισμένη ψυχρή ακτινική απόσταση | 0,30 χλστ | 0,10 χλστ |
Πηγή: Μετρήσεις έργου αντικατάστασης πλήρωσης-PP της EJS Industry και εγκεκριμένη απαίτηση σχεδίου.
Η αντικατάσταση αποκατέστησε την καθορισμένη ψυχρή απόσταση σε αυτόν τον σταθμό, μειώνοντάς την κατά0,20 χλστ. Αυτό το αποτέλεσμα διαστάσεων είναι διαφορετικό από ένα αποτέλεσμα λειτουργικής απόδοσης. Η απόδοση, η ταχύτητα βίδας, η θερμοκρασία τήξης και οι επακόλουθες μετρήσεις φθοράς παρέχουν το αρχείο λειτουργίας που απαιτείται για την αξιολόγηση της αντικατάστασης στο σέρβις.
Διατηρήστε χωριστά την ψυχρή απόσταση και τη συμπεριφορά τρεξίματος
Ο παραπάνω υπολογισμός διαιρεί τη διαφορά διαμέτρου κατά δύο. Περιγράφει την ονομαστική ακτινική απόσταση για τις αντίστοιχες κυκλικές τομές. δεν είναι μια μέτρηση του κενού σε κάθε σημείο γύρω από ένα έκκεντρο ή κατεστραμμένο συγκρότημα. Ο0,10 χλστΗ εικόνα ανήκει στο σχέδιο αυτού του έργου, όχι μια καθολική ρύθμιση για όλες τις μηχανές 90 mm.
Ελέγξτε την ευθυγράμμιση του μηχανήματος, την ευθύτητα, τη στήριξη της κάννης και την κατάσταση θέρμανσης πριν αντιμετωπίσετε μια αναβάθμιση κράματος ως την πλήρη θεραπεία. Αυτοί οι έλεγχοι ακολουθούν τις ανησυχίες φθοράς επαφής που περιγράφονται απόDavis-Standard. Μια πιο ανθεκτική στη φθορά επιφάνεια δεν μπορεί να διορθώσει μια εγκατάσταση που πιέζει τη βίδα πάνω στην οπή.
Για τη συνεχή μέτρηση και τον προγραμματισμό ανταλλακτικών, τοΟδηγός ζωής EJSεξηγεί πώς να χρησιμοποιήσετε μια γραμμή βάσης και να επαναλάβετε τις μετρήσεις. Κρατήστε αυτό το ιστορικό φθοράς με το αρχείο της σύνθεσης, ώστε η επόμενη υλική απόφαση να έχει στοιχεία πίσω από αυτό.
8. Βάλτε μια επαληθεύσιμη προδιαγραφή υλικού στην παραγγελία
Δημιουργήστε την παραγγελία από απαιτήσεις που μπορεί να ελέγξει η ομάδα παραλαβής
Γράψτε τις απαιτήσεις βίδας και κάννης σε ξεχωριστές γραμμές. Κάθε εξάρτημα πρέπει να έχει ένα αναγνωρίσιμο υλικό βάσης, κατασκευή επιφάνειας εργασίας και βάση αποδοχής. Αποφύγετε μια παραγγελία που ονομάζει ένα κράμα και αφήνει το άλλο συστατικό να περιγράφεται μόνο ως "αντίστοιχο βαρέλι".
Χρησιμοποιήστε αυτήν τη σειρά κατά την προετοιμασία της τεχνικής έρευνας:
- Προσδιορίστε το μηχάνημα και επισυνάψτε τα εγκεκριμένα σχέδια βίδας και κάννης, συμπεριλαμβανομένης της αναθεώρησης που χρησιμοποιήθηκε για την παραγγελία.
- Αναφέρετε το πλήρες σκεύασμα και τη λειτουργία λειτουργίας, με τον παλιό χάρτη ζημιών και μέτρησης όπου είναι διαθέσιμος.
- Προσδιορίστε τον χάλυβα βάσης και την κατάσταση για κάθε εξάρτημα ή ζητήστε μια σαφώς προσδιορισμένη πρόταση για έγκριση.
- Προσδιορίστε τη σκληρή επιφάνεια της βίδας και την επένδυση της κάννης ξεχωριστά, με τη διαδικασία κατασκευής και τις προστατευμένες επιφάνειες.
- Συμφωνήστε σχετικά με τις απαιτήσεις τελικής στρώσης ή την καθορισμένη απαίτηση νιτρωμένης θήκης, συν τη μέθοδο σκληρότητας και τις θέσεις μέτρησης.
- Καταγράψτε τις τελικές διαστάσεις, τις διεπαφές και τα αρχεία επιθεώρησης που απαιτούνται για την αποδοχή των εξαρτημάτων.
- Διατηρήστε τις αποδεκτές διαστάσεις ως τη γραμμή βάσης εγκατάστασης για μετέπειτα ελέγχους φθοράς.
Αυτή η σειρά κάνει επίσης πιο εύκολη τη σύγκριση των εισαγωγικών. Εάν μια πρόταση αλλάξει τον χάλυβα βάσης, μια άλλη αλλάξει μόνο τη σκληρή επιφάνεια πτήσης και μια τρίτη αντικαταστήσει και τις δύο επιφάνειες εργασίας, είναι διαφορετικές τεχνικές προσφορές. Επιλύστε αυτές τις διαφορές πριν συγκρίνετε τις συνολικές τιμές.
Αρχεία υλικού και στοιχεία επικοινωνίας
Η EJS δηλώνει ότι οι παρεχόμενες βιδωτές κάννες περιλαμβάνουν έκθεση επιθεώρησης και πιστοποιητικό υλικού. Χρησιμοποιήστε αυτά τα έγγραφα για να συνδέσετε τη συμφωνημένη προδιαγραφή με το παρεχόμενο εξάρτημα: η αναγνώριση υλικού και η αναφορά διαστάσεων απαντούν σε διαφορετικές ερωτήσεις αποδοχής.Πηγή: Περιγραφή ποιοτικού ελέγχου EJS.
Για ευρύτερη διεπαφή και ελέγχους αγορών, χρησιμοποιήστε τοοδηγός αγοραστή κάννης με βίδα εξώθησης. Για ανασκόπηση υλικού με την EJS, στείλτε τα σχέδια του μηχανήματος, τη φόρμουλα και τα στοιχεία παλαιού εξαρτήματος στοsales@ejsscrewbarrel.com, ή καλέστε+86-574-83065911. Η διεύθυνση γραφείου της E.J.S Industry Co., Ltd. είναι55 Dongdu Road, Haishu District, Ningbo, Κίνα. Πηγή: Σελίδα επικοινωνίας EJS.
Συμπεριλάβετε την αίτηση και τα έγγραφα που χρειάζεστε με την πρώτη ερώτηση. Στη συνέχεια, μια προσφορά μπορεί να προσδιορίσει την προτεινόμενη κατασκευή και τα αποδεικτικά στοιχεία που απαιτούνται για την αποδοχή, αντί να σας ζητήσει να επιλέξετε ανάμεσα σε ανεξήγητους αριθμούς σκληρότητας.
9. Συχνές ερωτήσεις
Από τι κατασκευάζονται οι βίδες και οι κάννες εξώθησης;
Η κατασκευή μπορεί να συνδυάσει δομικό χάλυβα με επεξεργασμένη επιφάνεια, βιδωτή σκληρή επιφάνεια ή επένδυση κάννης. Προσδιορίστε το βασικό υλικό και την επιφάνεια εργασίας κάθε εξαρτήματος ξεχωριστά. Η EJS απαριθμεί χάλυβες συμπεριλαμβανομένων 38CrMoAlA και 42CrMo, καθώς και επώνυμες βίδες και κράματα βαρελιού στοδιμεταλλική προδιαγραφή.
Είναι το 38CrMoAlA καλύτερο από ένα διμεταλλικό βιδωτό βαρέλι;
Περιγράφουν διαφορετικά πράγματα. Το 38CrMoAlA είναι χάλυβας βάσης, ενώ το διμεταλλικό περιγράφει μια κατασκευή με κράμα εργασίας. Μια βίδα μπορεί να χρησιμοποιήσει μια βάση 38CrMoAlA και ένα πρόσθετο κράμα στις πτήσεις της. Συγκρίνετε πλήρεις κατασκευές για το πραγματικό καθήκον, όχι αυτούς τους δύο όρους μεμονωμένα.
Η υψηλότερη σκληρότητα σημαίνει πάντα καλύτερη αντίσταση στη φθορά;
Όχι. Λάβετε υπόψη τη δομή του κράματος, την προστατευμένη περιοχή, την κατάσταση εναπόθεσης και τον μηχανισμό φθοράς.ASTM G65αξιολογεί την τριβή μέσω απώλειας όγκου υπό καθορισμένες συνθήκες δοκιμής, ενώASTM E18αντιμετωπίζει τη σκληρότητα Rockwell. Καμία μέτρηση από μόνη της δεν προβλέπει τη διάρκεια ζωής ενός πλήρους συγκροτήματος.
Πρέπει η βίδα και η κάννη να χρησιμοποιούν το ίδιο κράμα;
Όχι. Πρέπει να σχηματίζουν ένα κατάλληλο ζεύγος εργασίας, αλλά η σκληρή επιφάνεια και η επένδυση της κάννης μπορεί να είναι διαφορετικά υλικά. Το έργο μας full-PP χρησιμοποίησε σκληρή επιφάνεια πτήσης Colmonoy 83 με επένδυση κάννης EJS04. Ελέγξτε τη συμβατότητα του υλικού, την κατάσταση της επιφάνειας και την καθορισμένη εφαρμογή μεταξύ τους.
Θα πρέπει μια αλλαγή πλήρωσης ή ανακυκλωμένης ζωοτροφής να προκαλέσει αναθεώρηση υλικού;
Ναί. Παρέχετε την αναθεωρημένη σύνθεση, τη φόρτωση πληρωτικού, τους ελέγχους πρώτης ύλης και τις συνθήκες λειτουργίας. Συγκρίνετε αυτές τις αλλαγές με το καθήκον που χρησιμοποιήθηκε για την αρχική επιλογή. Διατηρήστε τις μετρήσεις του παλιού εξαρτήματος και το αρχείο ζημιών, έτσι ώστε η ανασκόπηση να μπορεί να αντιμετωπίσει τις επηρεαζόμενες επιφάνειες αντί για την προεπιλογή ενός σκληρότερου κράματος.
Ποια έγγραφα πρέπει να συνοδεύουν μια προδιαγραφή υλικού;
Ζητήστε ταυτοποίηση υλικού και τα συμφωνημένα αρχεία επιθεώρησης για κάθε εξάρτημα. Η εντολή θα πρέπει επίσης να ορίζει προστατευόμενες περιοχές, απαιτήσεις επιφανειακής διεργασίας και θέσεις μέτρησης. EJS'sσελίδα προϊόντοςδηλώνει ότι οι εκθέσεις επιθεώρησης και τα πιστοποιητικά υλικού συνοδεύουν τις παρεχόμενες βιδωτές κάννες της· ορίστε το πεδίο εφαρμογής του έργου πριν από την παραγωγή.
